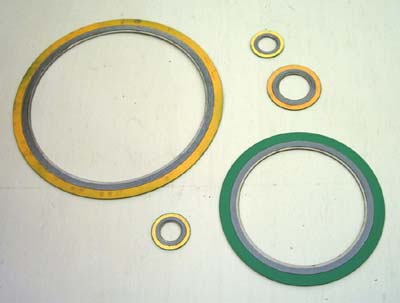

SPIRÁLNÍ TĚSNĚNÍ - spirálově vinutá, "spiroflexy"

Těsnící část spirálově vinutého těsnění se skládá z kovového pásku spirálově navinutého společně s měkkou těsnící výplní. Kovový pásek zajišťuje těsnění výborné pružící vlastnosti, zatímco poddajná těsnící výplň zaručuje vysokou těsnost. Díky této kombinaci materiálů je spirálově vinuté těsnění vhodné v případech, kdy je těsnění vystaveno vysokému kolísání tlaků a teplot těsněných médií.
  • spirálově vinuté těsnění je vhodné pro použití v širokém teplotním a tlakovém pásmu
  • spirálově vinuté těsnění může být použito do tlaku 25 MPa a do teplot od -200°C do +550°C
  • díky své konstrukci se jednoduše instaluje bez způsobení jakýchkoli škod
  • vnější vodící kroužek slouží k vystředění spirálové těsnící části vzhledem k přírubě a zabraňuje vystřelení těsnění
  • kombinací různých materiálů a kovů se těsnění může použít v širokém spektru provozních podmínek dle požadavku uživatele
  • díky svému nepřilnavému charakteru je spirálově vinuté těsnění možno snadno při demontáži odstranit
  • spirálově vinuté těsnění nepoškozuje povrchy přírub
Řez spiroflexem

STANDARDNÍ ROZMĚRY

- pro ploché příruby, příruby typu výkružek/nákružek a pero/drážka
- ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs - 1/2" až 24", v souladu s normou na těsnění ASME B 16.20 (API 601)
- ASME B 16.47 serie A (MSS SP-44) pro příruby, 150 až 900 lbs - 26" až 60", v souladu s normou na těsnění ASME B 16.20 (API 601)
- ASME B 16.47 serie B (API 605) pro příruby, 150 až 900 lbs - 26" až 60", v souladu s normou na těsnění ASME B 16.20 (API 601)
- BS 1560 ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs - 1/2" až 24", v souladu s normou na těsnění BS 3381
- příruby norem DIN - pro všechny typy

STANDARDNÍ TĚSNÍCÍ VÝPLNĚ

Spirální těsnění
EXPANDOVANÝ GRAFIT
od - 200°C do + 550°C pH 0-14
P.T.F.E.
od - 200°C do + 250°C pH 0-14

STANDARDNÍ KOVOVÉ MATERIÁLY

Vnější kroužek
uhlíková ocel (opatřená nátěrem proti korozi)
Vnitřní kroužek
ČSN 17 240 (SS 304), ČSN 17 346 (SS 316), ČSN 17 248 (SS 321)
Spirála
ČSN 17 240 (SS 304), ČSN 17 346 (SS 316), ČSN 17 248 (SS 321)

NESTANDARDNÍ ROZMĚRY A KONSTRUKCE

Nestandardní materiály, rozměry a konstrukce spirálově vinutého těsnění je možno zajistit po dohodě s výrobcem.

TABULKA PŘÍTLAČNÝCH TLAKŮ NA TĚSNĚNÍ "Q"

Těsnící výplň Těsnění s vnějším kroužkem Těsnění s vnitřním i vnějším kroužkem
Q (N/mm²) při teplotě +20°C Q (N/mm²) při teplotě +20°C
  Min. Dop. Max. Min. Dop. Max.
Exp. Grafit 50 90 180 50 122 300
P.T.F.E. 50 80 130 50 110 250

DOPORUČENÁ DRSNOST POVRCHU STYČNÝCH PLOCH PŘÍRUB

Ra = 3,2 až 12,5 (µm)

TYPY SPIRÁLNÍHO TĚSNĚNÍ

  1. SPV1
    Příruba nákružek/výkružekPříruba pero/drážka Spirálově vinuté těsnění se skládá ze společně navinuté výplně a kovového pásku ve tvaru V (pro příruby typu výkružek/nákružek a pero/drážka).
    SPV1
  2. SPV1J
    Příruba nákružek/výkružek Spirálově vinuté těsnění složené ze spirálové části a vnitřního kroužku (pro příruby typu výkružek/nákružek).
    SPV1J
  3. SPV2
    Plochá příruba Spirálově vinuté těsnění složené ze spirálové části a vnějšího středícího kroužku (pro ploché příruby).
    SPV2
  4. SPV2J
    Plochá příruba Spirálově vinuté těsnění složené z vnějšího středícího kroužku, spirálové části a vnitřního kroužku (pro ploché příruby).
    SPV2J
